履帶式行走裝置液壓驅動加載測試設備
來源：
本站
| 編輯：
管理員
| 日期：
2019-04-18
| 瀏覽：
2039
項目背景
履帶式行走機構的測試在工程機械中尤為重要，通過測試平臺為行走減速裝置進行選型提供試驗和數據參數。履帶式行走裝置目前是將行走減速機直接安裝在工程機械上進行檢查試驗，此方法試驗周期長、運行場地大、試車成本高，而且加載部分的功率大，能耗大，能量無法回收。
產品簡介

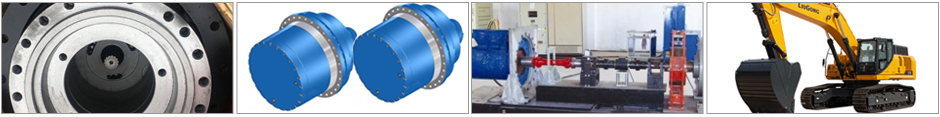

該設備通過在室內對履帶行走裝置進行驅動和加載，模擬實際工況，通過采集系統對測試的數據進行采集和分析達到對履帶式行走裝置分析和測試的目的。該設備集驅動和加載測試一體，可適用于不同型號的履帶式行走裝置，試驗成本低，占地面積小。使用范圍廣，測試周期短。
項目競爭優勢
1、測試行走減速機時不需要將行走減速機安裝在工程機械上，測試方便，占地空間小，測試周期短。
2、液壓系統采用比例溢流加載，可以實現連續、穩定加載，能很好的控制加載扭矩，適用的測試件范圍廣。
3、在橋式選擇回路機構位于兩側的進油口增加沖洗溢流閥機構，可以有效的將閉式系統高壓管路的油液排出到油箱，同時帶走管路中的熱量。

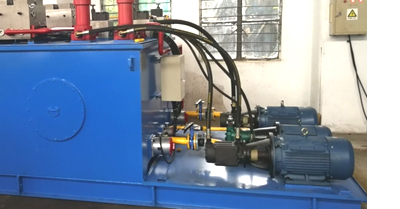

4、液壓系統設置了獨立的低壓冷卻單元，加上高壓板式冷卻器和沖洗溢流閥機構的作用，實現了高低壓冷卻單元的有效結合，使得系統的油液能得到快速冷卻，最大程度的減少了發熱對油路系統產生的影響。
5、液壓系統的比例溢流閥的回油口連接高壓板式冷卻器，比例溢流閥產生的熱油在高壓板式冷卻器中迅速冷卻，有效地減少了熱油對系統的影響，降低了對沖洗溢流閥機構進行熱交換的要求，沖洗溢流閥單元的通油量和體積得到明顯減小。
典型案例
使用用戶：廣西柳工集團有限公司

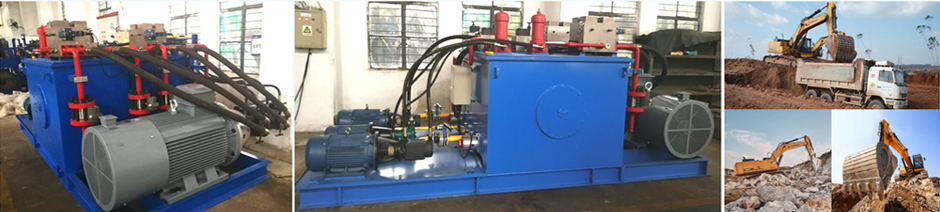

該設備是我公司給廣西柳工機械股份有限公司研究總院提供的履帶式挖掘機行走裝置的驅動加載設備，購買該設備前，柳工將行走裝置直接安裝在挖掘機上進行試驗，試驗周期較長，占用人工成本大，試車場地占地面積也大，達不到該設備的出廠速度，導致耗費人力、物力巨大。采購該設備后，直接將不同型號的履帶行走裝置安裝在支座上在室內進行24小時運行，極大地縮短了試驗周期，占地面積小且不受天氣影響，受到了客戶的好評。
