動圖解析數控鋼筋彎箍機運作全過程
來源：
本站
| 編輯：
管理員
| 日期：
2020-11-27
| 瀏覽：
2556

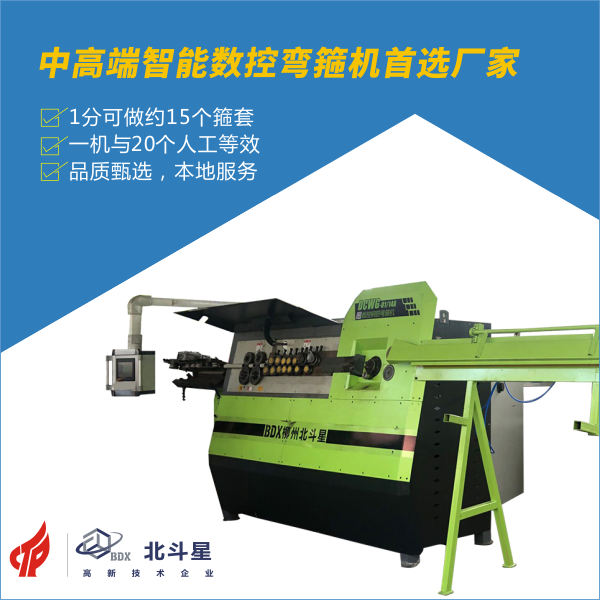

數控全自動鋼筋彎箍機通過全智能高集成控制實現了從鋼筋送料，去氧-化皮，校直延伸，彎曲成型，切斷多種工藝單機一體活，能直接制作多種尺寸多種規格的箍筋，完全達到了設計要求。
該機器主要由機械部分和控制部分組成，機械部分主要由鋼筋送入機構、調直機構、鋼筋彎曲機構切斷機構組成；控制系統主要由可編程控制器、觸點繼電器、開關電源組成。
鋼筋送入機構：
由伺服馬達帶動兩組滾輪完成送線的動作。動作準確而快捷。
調直機構：
調整鋼筋的垂直方向直線度。采用的是對輥式的調直方式。只需調整各組滾輪的深淺程度，就可以很方便的調直鋼筋的垂直方向。
調整鋼筋的水平方向直線度。本機構配有自動入料裝置，由汽缸缸來壓緊滾輪的前進和后退，主動滾輪由電機驅動，該電機的作用帶動鋼筋入料。
彎曲和切斷機構：
本站主要負責箍筋的成型。將送至的鋼筋彎折成我們所設定的形狀。本站的動力來源是一個伺服馬達?？梢哉措p向彎折鋼筋，可自由控制芯軸伸縮，上下以及更換芯軸大小。由馬達和氣動剎車離合構成。在得到剪切信號后瞬間完成剪切動作。
鋼筋成型后的剪切動作。由馬達和氣動剎車離合構成。在得到剪切信號后瞬間完成剪切動作。
