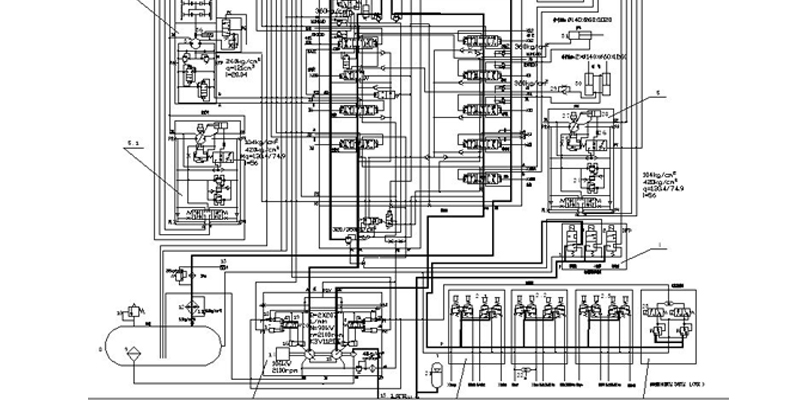

廣西柳州品牌廠家柳州北斗星液壓科技有限公司液壓動力部分采用回路圖方式表示，以表明不同功能元件之間的相互關系。液壓源含有液壓泵、電動機和液壓輔助元件；液壓控制部分含有各種控制閥，用于控制工作油液的流量、壓力和方向；執行部分含有液壓缸或液壓馬達，其可按實際要求來選擇。
在分析和設計實際任務時，一般采用方框圖顯示設備中實際運行狀況。 空心箭頭表示信號流，而實心箭頭則表示能量流。
基本液壓回路中的動作順序—控制元件（二位四通換向閥）的換向和彈簧復位、執行元件（雙作用液壓缸）的伸出和回縮以及溢流閥的開啟和關閉。 對于執行元件和控制元件，演示文稿都是基于相應回路圖符號，這也為介紹回路圖符號作了準備。
根據液壓系統工作原理，您可對所有回路依次進行編號。如果第一個執行元件編號為0，則與其相關的控制元件標識符則為1。如果與執行元件伸出相對應的元件標識符為偶數，則與執行元件回縮相對應的元件標識符則為奇數。 不僅應對液壓回路進行編號，也應對實際設備進行編號，以便發現系統故障。
DIN ISO1219-2標準定義了元件的編號組成，其包括下面四個部分：設備編號、回路編號、元件標識符和元件編號。如果整個液壓系統僅有一種設備，則可省略設備編號。
實際中，另一種編號方式就是對液壓系統中所有元件進行連續編號，此時，元件編號應該與元件列表中編號相一致。 這種方法特別適用于復雜液壓控制系統，每個控制回路都與其系統編號相對應。
