日常工作也會經常接觸液壓系統，凡是有機械設備的場合，大多都采用了液壓技術，從民用到國防、由一般傳動到精確度很高的控制系統，都有很廣泛地應用。小編整理了一部分液壓系統和液壓閥的動畫，讓復雜工作原理看起來更加簡單明了。液壓系統主要分為傳動系統和控制系統。液壓傳動系統的主要功用是傳遞動力和運動，輸送液壓油，液壓油進入油缸的腔內，控制油缸活塞桿伸出或縮回來執行各種動作。

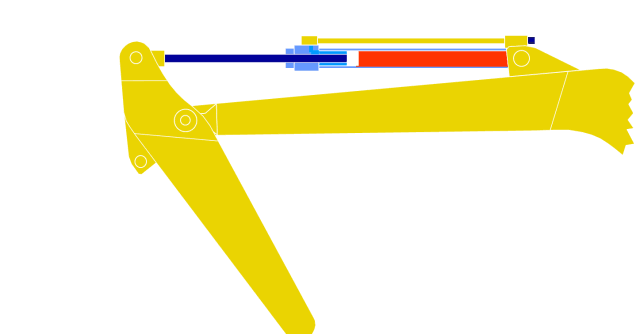

如圖所示，油缸右邊部分帶活塞桿為有桿腔，另外一邊為無桿腔。當液壓油進入無桿腔，活塞桿被推出；當液壓油進入有桿腔，活塞桿被退回。

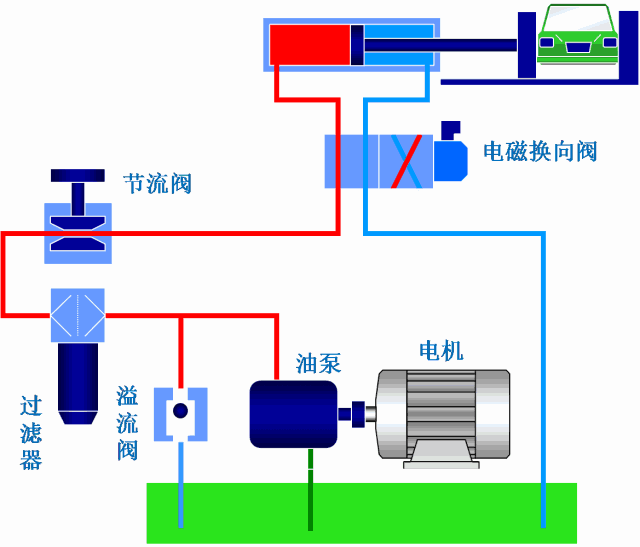

上圖為最簡單的一套液壓系統（或稱液壓泵站），油泵電機等組成動力源把油輸送到油缸中，而電磁閥起到換向的功能，使得油缸活塞桿伸出，或者縮回。
各部件作用
油缸：執行元件。
電磁換向閥：液路系統中用來實現液路的通斷或液流方向的改變。
節流閥：通過改變節流截面或節流長度以控制流體流量。
壓力管路過濾器：清除或阻擋雜質，防止元件磨損或卡死。
溢流閥：定壓溢流、穩壓、系統卸荷和安全保護作用。
油泵：將原動機的機械能轉換成液壓能。
電機：動力源。
3種常見液壓閥動畫
單向閥
液動換向閥

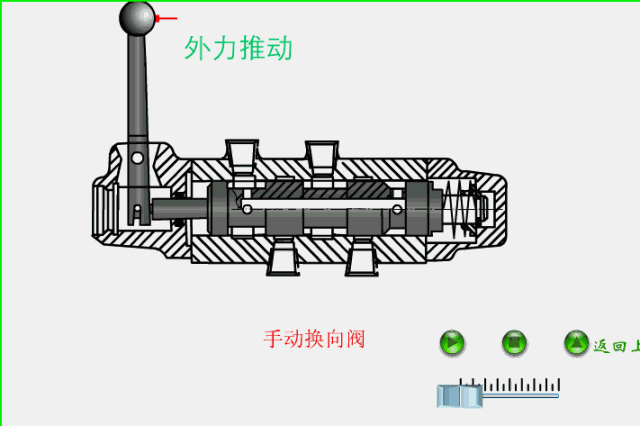

手動換向閥

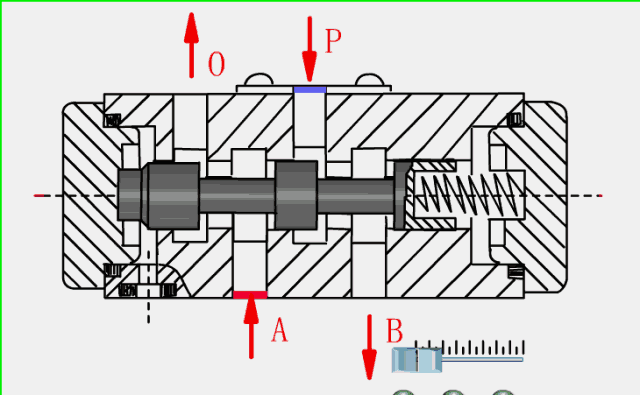

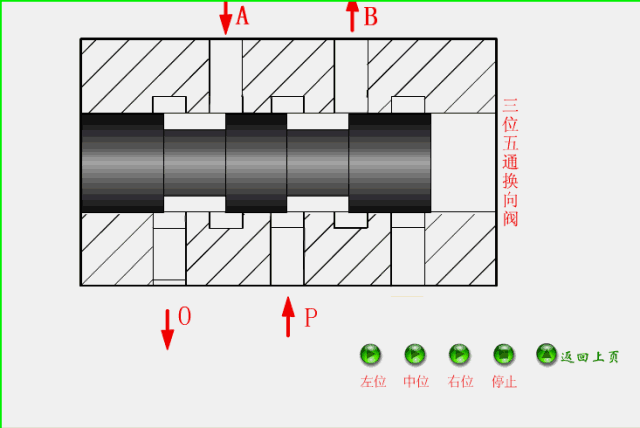

三位五通換向閥

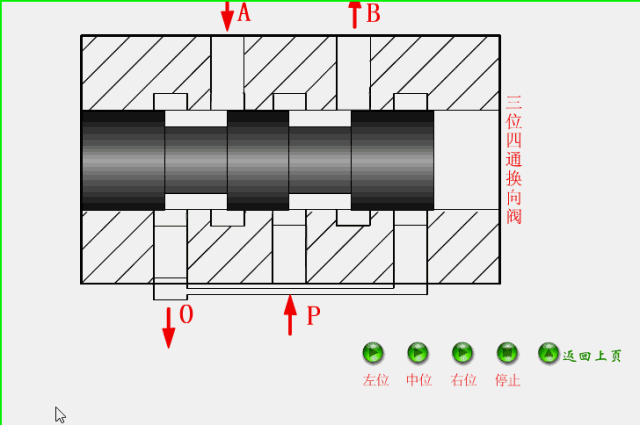

三位四通換向閥

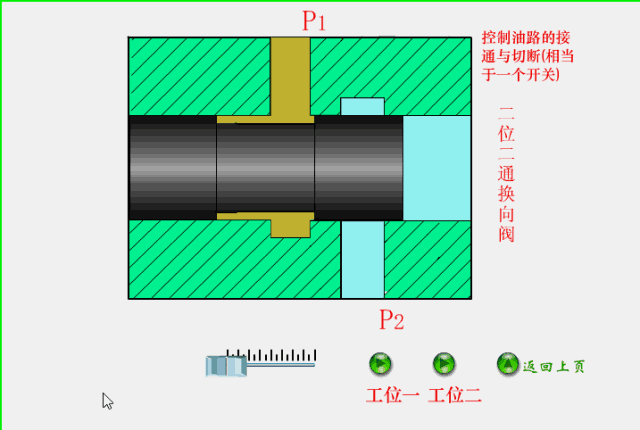

二位二通換向閥
溢流閥
減壓閥

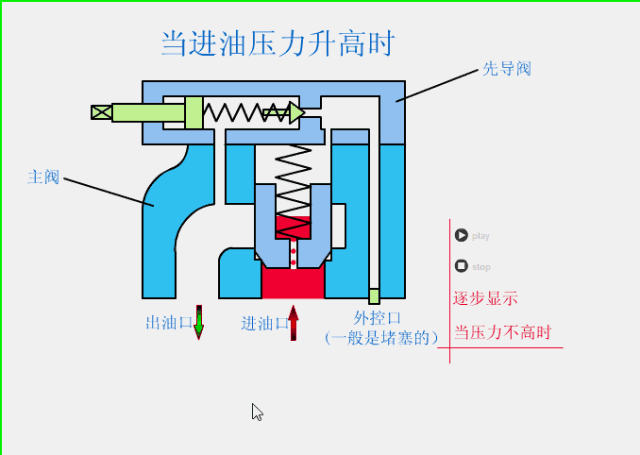

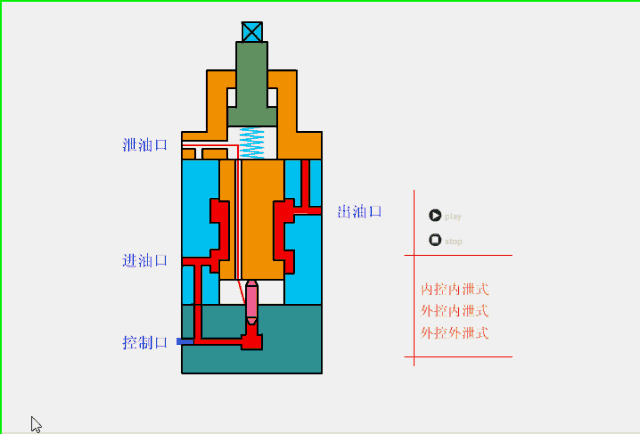

順序閥
節流閥

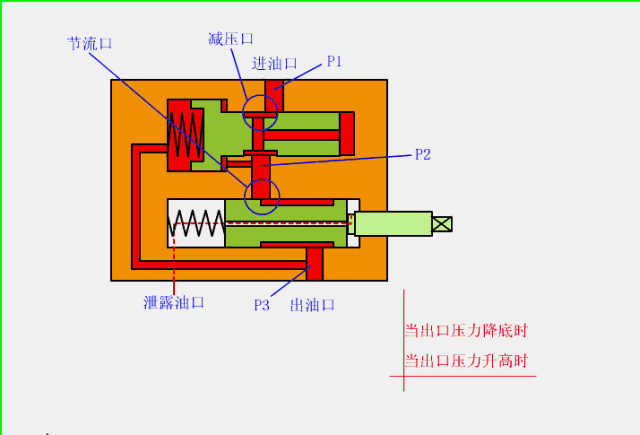

調速閥
機械手伸縮伺服機構
插裝閥
液壓系統技術應用
液壓系統主要分為傳動系統和控制系統，應用非常廣泛：
輕紡工業：塑料注塑機、橡膠硫化機、造紙機、印刷機和紡織機等；
汽車工業：消防車、液壓高空作業車、液壓自卸式汽車和液壓越野車等均采用了液壓技術；
農業機械：采用液壓技術也很廣泛，如拖拉機、聯合收割機、犁等；
工程機械：普遍采用了液壓傳動，如振動式壓路機、平地機、自行式鏟運機、輪胎起重機、履帶推土機、汽車起重機、輪胎裝載機、挖掘機等；
冶金工業：恒張力裝置、帶材跑偏、高爐控制、轉爐控制、平爐裝料、軋鋼機的控制系統、電爐控制系統等；
機床工業：目前機床傳動系統有85%采用了液壓傳動與控制。如組合機床、剪床、壓力機、拉床、刨床、銑床、磨床等；
船舶工業：應用液壓技術很普遍，如全液壓挖泥船、打撈船、打樁船、采油平臺、水翼船、氣墊船和船舶輔機等。
從民用到國防、由一般傳動到精確度很高的控制系統，液壓技術應用如此廣泛，看了這些動畫，有沒有對其工作原理有更清晰的理解呢。
